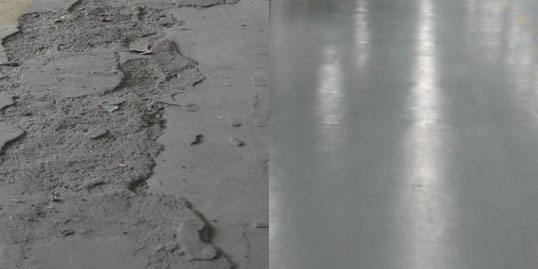

爛地面修補辦法有兩種 一種是采取最傳統(tǒng)的水泥砂漿修補 一種是用環(huán)氧樹脂加固化劑修補,其實針對地面起砂嚴重的地面,用菲斯達固化劑先做固化再做修補的效果是**的,下面我就著重介紹一下先做固化再用環(huán)氧樹脂修補裂縫的辦法。
一、爛地面修補施工前準備 接觸環(huán)氧灌漿料混凝土表面,須鑿除其表層浮漿并露出堅實基層,保證灌漿面清潔、干燥、無油脂。用于灌漿的混凝土接合面外邊緣磨出25mm厚倒角邊,以增大邊緣處灌漿料與基礎(chǔ)粘合面積;產(chǎn)品用于立面或頂面防腐工程的,施工部位在涂抹前應(yīng)用環(huán)氧樹脂:固化劑=1:0.25的混合液涂抹基礎(chǔ),作為施工底層。
二、施工溫度要求 環(huán)境溫度包括地表及空氣溫度。為獲得最佳的工作狀態(tài),灌漿前**將材料在15-25℃環(huán)境下放置24小時;施工時及隨后24小時內(nèi)環(huán)境溫度控制5-32℃,20℃最為適宜。夏季施工避免高溫,必要時應(yīng)搭建遮陽棚;冬季氣溫較低時,應(yīng)在灌漿區(qū)域搭建暖棚升溫,保證施工環(huán)境溫度大于5℃。
三、材料調(diào)制 1)用手提式攪拌器充份混合A樹脂、B固化劑,約3分鐘; 2)在攪拌器中加入C骨料,使與之A、B混合物混合,充分攪拌至骨料全部浸潤即完成,約需2-3分鐘。 即混合比例為:環(huán)氧樹脂:固化劑:環(huán)氧骨料=1:0.25:6.5 3)在氣溫較低時為了保證混合物的和易性(便于施工操作),可以適當減少C(填料)的用量(視氣溫而定)。 4)若用于設(shè)備灌漿,為了保證混合物達到需要的流淌性,可以適當減少C(骨料)的用量。
四、使用細則 1)將調(diào)制好的環(huán)氧固化砂漿填補到縫隙中,并多擠壓,使材料更快滲入縫隙中; 2)若環(huán)氧砂漿在立面或頂面的面層厚度大于10mm時應(yīng)分層施工,當前一層指觸粘但以開始凝固時,方可進行第二層施工,若第二層施工時第一層已完全凝固,在第一次表面勻涂一遍環(huán)氧砂漿底涂料(環(huán)氧樹脂:固化劑按重量比1:0.25),邊涂刷邊抹環(huán)氧砂漿。 3)因環(huán)氧砂漿是粘性很大的材料(隨氣溫降低粘度提高),所以在涂抹施工時可適當按壓,以便于環(huán)氧砂漿與基礎(chǔ)緊密結(jié)合。 4)環(huán)氧砂漿施工完畢后,建議三天后使用(視氣溫而定)。
五、檢查密實 環(huán)氧砂漿使用后,用鐵錘敲擊設(shè)備基板:發(fā)出叮叮聲表明灌漿層密實,發(fā)出咚咚聲表明灌漿層空鼓。
六、表面收光 環(huán)氧砂漿使用后在初凝前,為達到美觀效果,可將暴露的表面用灰刀收光,或者用手磨機打磨收光。
